Dlhá skrutka + matica

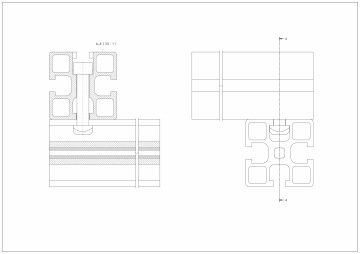

Rovnako ako v prípade spojenia s krátkou skrutkou s maticou je možné profily namontovať aj spredu. Spojenie sa skladá z matice príslušnej pre daný profilový modul a imbusovej skrutky. Na vytvorenie spojenia by sa mal vytvoriť otvor so zahĺbením pre hlavu skrutky. Uistite sa, že je skrutka dostatočne dlhá, aby sa jej koniec nedotýkal spodnej časti drážky a aby bola zaistená správna montáž. Tento typ spojenia sa často používa pre posuvné prvky. Vďaka ľahkému prístupu k skrutke a veľmi hladkému posúvaniu profilov na tvrdom eloxovanom povrchu je nastavenie polohy prvku oveľa efektívnejšie, ako v prípade rýchloupínacieho spojenia. Spojenie umožňuje aj montáž prvkov v ľubovoľnom uhle.
Nástroje a komponenty na montáž
| Modul | Potrebné nástroje | Montážne prvky |
|---|---|---|
| M20 R5 | Stupňovitý vrták D = 9x5,5, imbusový kľúč | 200518.1 + 211252 |
| M30 R6 | Stupňovitý vrták D = 11x6,5, imbusový kľúč | 200630.1 + 215006.4 + 210652 |
| 200630.1 + 215006.4 + 210652 | ||
| M30 R8 D5.5 | Stupňovitý vrták D = 11x6,5, imbusový kľúč | 200630.1 + 215006.4 + 210036 |
| 200630.1 + 215006.4 + 210609 | ||
| M30 R8 D7.3 | Stupňovitý vrták D = 11x6,5, imbusový kľúč | 200630.1 + 215006.4 + 210036 |
| 200630.1 + 215006.4 + 210609 | ||
| M40 R8 | Stupňovitý vrták D = 13,5x8,5, imbusový kľúč | 200840.1 + 215008.4 + 210482 |
| M40-I R8 | Stupňovitý vrták D = 13,5x8,5, imbusový kľúč | 200840.1 + 215008.4 + 210482 |
| 200840.1 + 215008.4 + 210208 | ||
| M40 R10 | Stupňovitý vrták D = 13,5x8,5, imbusový kľúč | 200840.1 + 215008.4 + 210082 |
| 200840.1 + 215008.4 + 210080 | ||
| M45 R8 | Stupňovitý vrták D = 13,5x8,5, imbusový kľúč | 200840.1 + 210802 |
| 200840.1 + 210800 | ||
| M45 R10 | Stupňovitý vrták D = 13,5x8,5, imbusový kľúč | 200840.1 + 210802 |
| 200840.1 + 210800 | ||
| M50 R10 | Stupňovitý vrták D = 13,5x8,5, imbusový kľúč | 200850.1 + 215008.4 + 210082 |
| 200850.1 + 215008.4 + 210080 |
