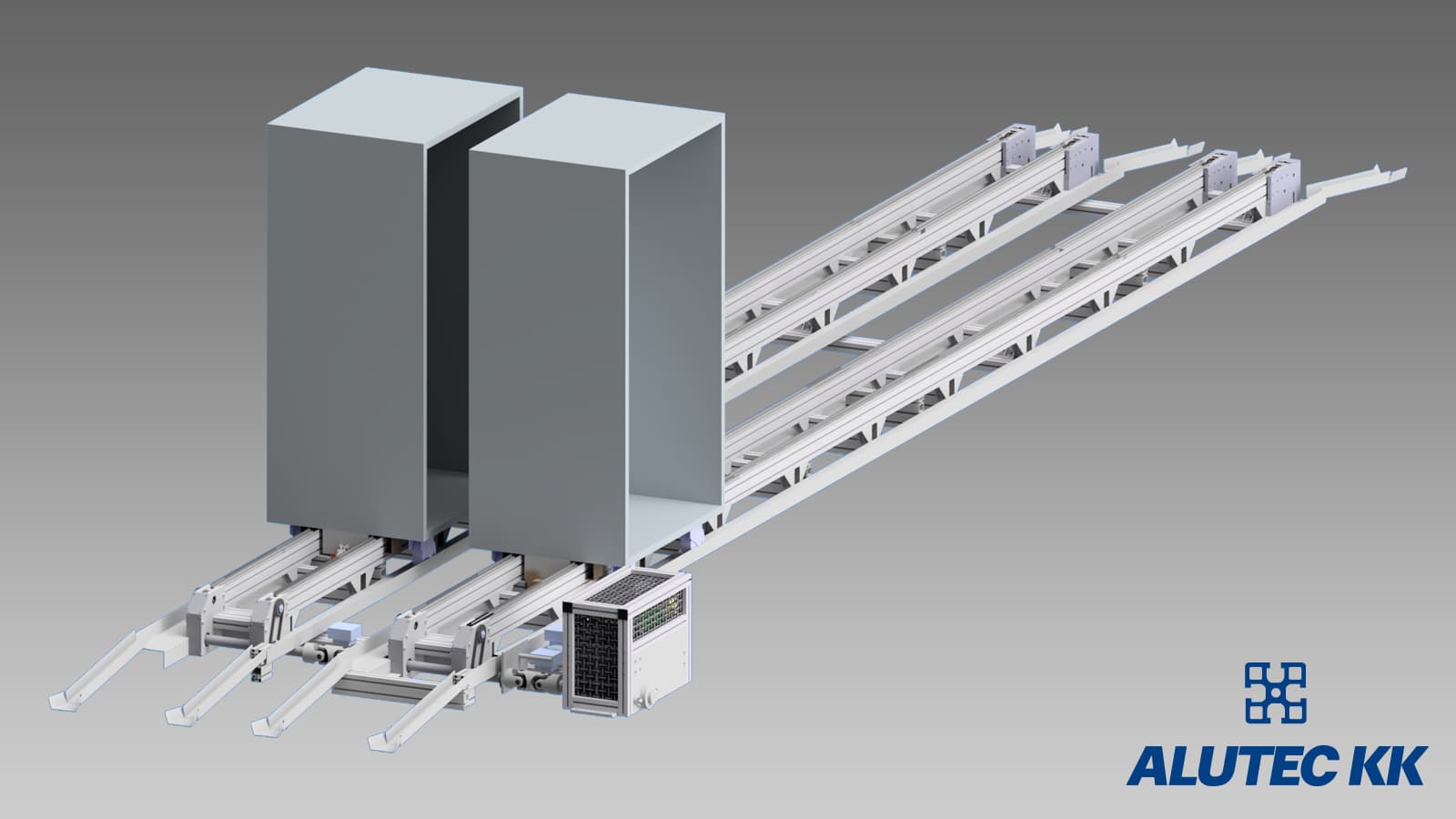

Reťazové dopravníky akumulačné

Sila a výkonnosť dopravníkov pre zástavbu do väčších dopravných celkov, výrobných a montážnych liniek.

Produktový list k stiahnutiu [pdf]

Reťazové dopravníky vyrábame pre prepravu kusových produktov väčších rozmerov a vyššej hmotnosti. Dôležitým prvkom reťazového dopravníka je akumulačná reťaz v prevedení 3/8“ a 3/4“ s oceľovými alebo plastovými kladkami odolnými proti oteru a olejom. Naše reťazové dopravníky sa vyznačujú veľkou odolnosťou, vysokou výkonnosťou a umožňujú prepravu veľmi širokých alebo dlhých materiálov.

Prevedenie I.

  • základný rám dopravníka a podstava z hliníkového konštrukčného systému ALUTEC KK
  • hnacie a hnané oceľové reťazové koleso
  • hliníkové držiaky hnacích a hnaných reťazových kolies s naklápacími guľôčkovými ložiskami a jednoduchý systém pre nastavovanie a dopnutie transportnej reťaze
  • pohon je tvorený kompaktnou jednotkou, skladajúci sa z tojfázového asynchrónneho elektromotoru a šnekovej prevodovky
  • u väčších zaťažení je kužeľočelná prevodovka
  • akumulačné kladkové reťaze 3/8“ alebo 3/4“ s oceľovými alebo plastovými kladkami odolné proti oteru a olejom

Prevedenie II.

  • plastové klzné vedenie pod hornou a spodnou vetvou reťaze pre jej podopretie po celej ploche a zníženie trenia
  • vratná vetva reťaze vedená v dutine hliníkového profilu
  • rýchlosť konštantná alebo s možnosťou regulácie s použitím frekvenčného meniča
  • možnosť výškovo prestaviteľného prevedenia ručne alebo pohonom, alebo variant šikmého prevedenia.
  • dodávame včítane elektrického zapojenia s motorovým spúšťačom alebo s frekvenčným meničom zmeny rýchlosti

Špeciálne riešenia

Dopravník bez podstavy
k vloženiu do vášho zariadenia

Dopravník s podstavou, rampou a osvetlením
pre operácie prebiehajúce priamo na dopravníku

Dopravník s prestaviteľnou vetvou
k doprave kusového materiálu rôznej šírky

Dopravník so špeciálnou reťazou
možnosť dodania reťaze podľa vašich požiadaviek, napr. reťaz s unášačmi

Prednosti systému

Vlastnosti

  • vysoká nosnosť
  • možnosť prepravovať veľmi široké alebo dlhé materiály
  • rýchla montáž a dodanie dopravníkov
  • dopravníky vyrábame podľa vašich požiadaviek
  • možnosť vykonávania špeciálnych technologických či výrobných operácií priamo na dopravníku
  • voliteľný počet vetiev podľa charakteru dopravovaného materiálu
  • možnosť výmeny jednotlivých článkov reťaze miesto výmeny celej reťaze
  • konštrukciu dopravníka vyrábame z profilov ALUTEC KK s možnosťou jednoduchého pripojenia ďalších profilov alebo doplňujúcich technológií
  • reťaze sú určené na akumulačnú prevádzku

Voliteľné príslušenstvo

  • elektrické zapojenie dopravníkov
  • optické snímače s odrazkou, bezpečnostné STOP tlačidlá
  • frekvenčný menič, motorový spúšťač
  • podstava, pohon podľa vašich špecifikácií
  • plastové klzné vedenie so zvýšenými okrajmi
  • bočné vedenie nastaviteľné iba v horizontálnom alebo v horizontálnom aj vertikálnom smere

Základné parametre

Kit reťazového dopravníku č. 930001

  • 3/8“
  • minimálna dĺžka     350 mm vrátane hláv (dĺžka hlavy 130 mm)
  • maximálna dĺžka                                                            12 000 mm
  • maximálna šírka                                                               1 500 mm
  • maximálne zaťaženie                                               300 kg/paleta
  • zaťaženie celého dopravníku                                   max. 1000 kg
  • rýchlosť                                                                        3 - 30 m/min

Kit reťazového dopravníku č. 930002

  • 3/4“
  • minimálna dĺžka     636 mm vrátane hláv (dĺžka hlavy 273 mm)
  • maximálna dĺžka                                                            16 000 mm
  • maximálna šírka                                                               1 500 mm
  • maximálne zaťaženie                                              500 kg/paleta
  • zaťaženie celého dopravníku                                  max. 1000 kg
  • rýchlosť                                                                        3 - 30 m/min
