Kĺbové spoje

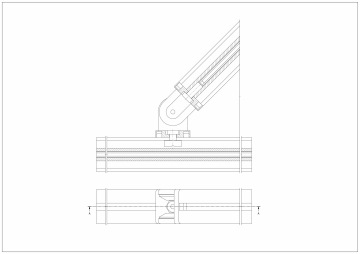

Kĺbový spoj je prvok, ktorý sa používa na vytvorenie nastaviteľného uhlového spoja. Kĺbový spoj je k dispozícii aj vo verzii s nastaviteľnou rukoväťou, ktorá umožňuje ručné zaistenie polohy bez použitia ďalších nástrojov. Kĺbový spoj funguje veľmi dobre v miestach, kde sa často mení poloha pripojených prvkov alebo kde sú prvky spojené v neštandardnom uhle. Kĺbový spoj (okrem modulu 45-8) je vyrobený z hliníkových dielov s plastovými vložkami a pritlačnými doskami, čo zaručuje plynulý rotačný pohyb spoja. Po utiahnutí kĺb zaručuje veľmi pevné spojenie.
Nástroje a komponenty na montáž
| Modul |
Potrebné nástroje |
Montážne prvky |
|||
|---|---|---|---|---|---|
| Číslo |
Skrutka |
Skrutka + matica |
Počet | ||
| M20 R5 |
Závitník M5, imbusový kľúč |
322020 | 200516 | 200510 + 211252 | 1 / 1 + 1 |
| 322021 | 200516 | 200510 + 211252 | 1 / 1 + 1 | ||
| M30 R6 |
Závitník M6, imbusový kľúč |
323030 | 200620 | 200816 + 210662 | 1 / 1 + 1 |
| 323031 | 200620 | 200816 + 210662 | 1 / 1 + 1 | ||
| M30 R6 D5.5 | Závitník M6, imbusový kľúč | 323030 | 200620 | 200616 + 210662 | 1 / 1 + 1 |
| 323031 | 200620 | 200616 + 210662 | 1 / 1 + 1 | ||
| M40 R8 | Závitník M8, imbusový kľúč | 324040 | 200820 | 200812 + 210482 | 1 / 1 + 1 |
| 324041 | 200820 | 200812 + 210482 | 1 / 1 + 1 | ||
| M40-I R8 | Závitník M8, imbusový kľúč | 324040 | 200820 | 200812 + 210482/210208 | 1 / 1 + 1 |
| 324041 | 200820 | 200812 + 210482/210208 | 1 / 1 + 1 | ||
| M40 R10 | Závitník M12, imbusový kľúč | 324040 | 200820 + 210100 | 200816 + 215008.4 + 210080/210082 | 1 / 1 + 1 |
| 324041 | 200820 + 210100 | 200816 + 215008.4 + 210080/210082 | 1 / 1 + 1 | ||
| M45 R8 | Závitník M8, imbusový kľúč | 324545 | 200820 | 200816 + 210802 | 1 / 1 + 1 |
| 324546 | 200820 | 200816 + 210802 | 1 / 1 + 1 | ||
| M45 R10 | Závitník M12, imbusový kľúč | 324540 | 201230 | 200816 + 215008.4 + 210080/210082 | 1 / 1 + 1 |
| 304541 | 201230 | 200816 + 215008.4 + 210080/210082 | 1 / 1 + 1 | ||
