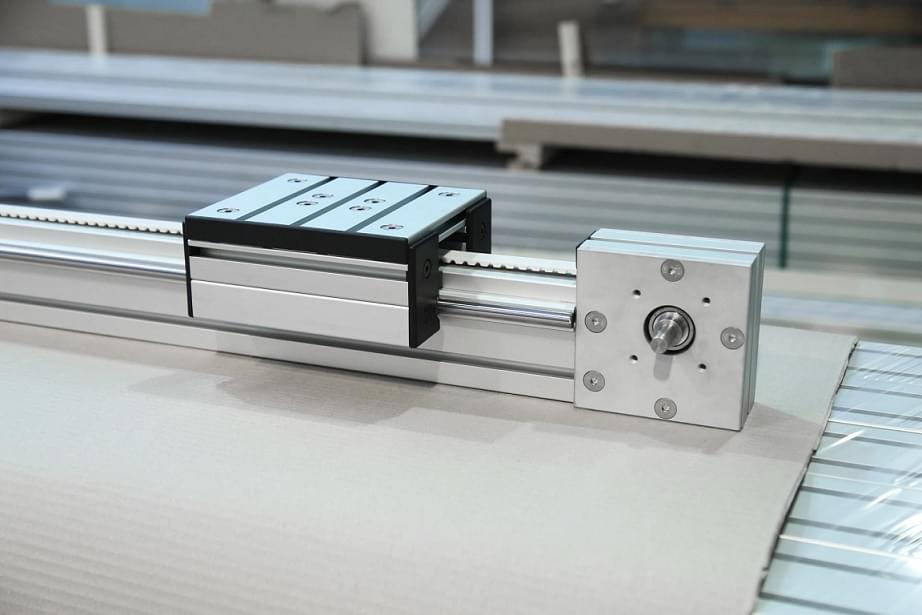

Lineárne vedenie
s ozubeným remeňom

Polohovací systém je určený pre požiadavku extrémne dynamického pohybu v krátkom časovom cykle. Používa sa pre prenos veľkých síl.

Veľkostný rad 12

  • chrómované kalené brúsené tyče d = 12 mm
  • vodiaca kladka d = 35 mm (stat. / dynam. zaťaženie 5 000 / 8 300 N)
  • dvoje prevedenie vozíkov: ručné / s napinákom (zaťaženie axiálne / radiálne 2000 / 3000 N)
  • šírka ozubeného remeňa: 16AT10 - ťažná sila max. 2 190 N, medza pevnosti 7 480 N
  • šírka ozubeného remeňa: 50AT10 - ťažná sila max. 8 050 N, medza pevnosti 27 400 N
  • centrické, excentrické čapy - vymedzenie predpätia
  • krycie profily a krytky so stieračmi tyčí integrované na vozíkoch

Veľkostný rad 20

  • chromované kalené brúsené tyče d = 20 mm
  • vodiaca kladka d = 72 mm
  • PA kolesá
  • zaťaženie kladky axiálne / radiálne (x xxx N / x xxx N)
  • centrické, excentrické čapy - vymedzenie predpätia

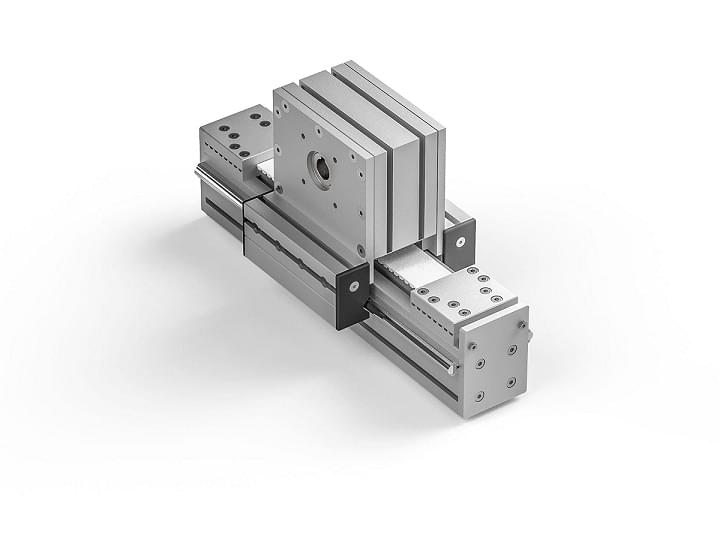

Lineárne vedenie s centrálnym pohonom

  • chromované kalené brúsené tyče d = 12 mm
  • vodiaca kladka d = 35 mm (stat. / dynam. zaťaženie 5 000 / 8 300 N)
  • šírka ozubeného remeňa: 16AT10 - ťažná sila max. 2190 N, medza pevnosti 7 480 N)
  • šírka ozubeného remeňa: 50AT10 - ťažná sila max. 8 050 N, medza pevnosti 27 400 N)
  • zaťaženie kladky axiálne / radiálne 2 000 / 3 000 N, max. moment 120 Nm
