Lineárne vedenie s trapézovým závitom

Polohovací systém na mechanickej báze, kde je bremeno posúvané z jednej pozície do druhej vplyvom stúpania po skrutkovici s trapézovým závitom. Súčasťou lineárneho vedenia je analógové počítadlo s presným odmeriavaním posuvu na 0,1 mm. Posuv je manuálny pomocou kľučky.

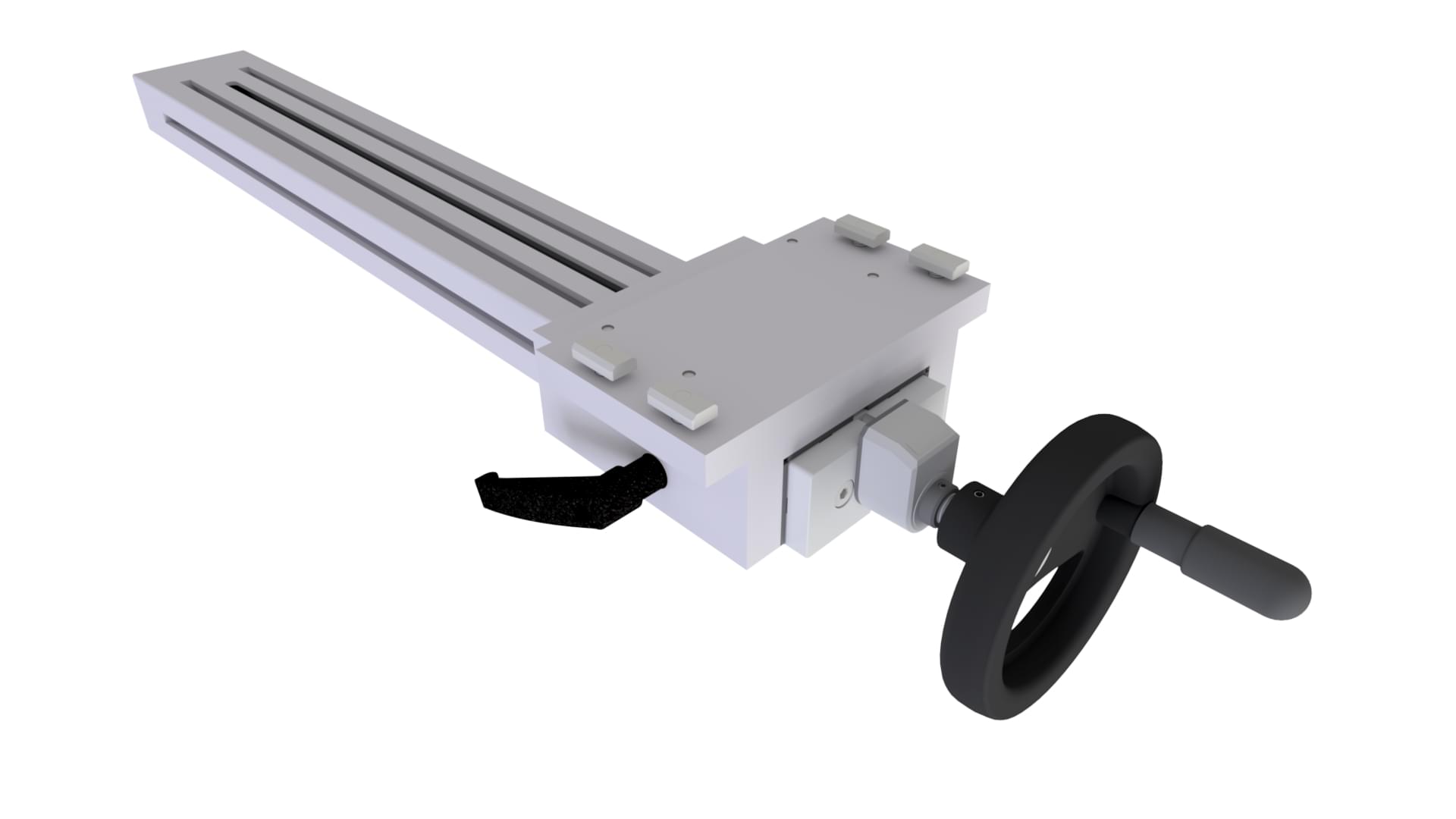

Lineárne vedenie s kľučkou – klzné vedenie

  • stúpanie trapézového závitu: 4 mm
  • samosvornosť trapézového závitu: ANO
  • dĺžka zdvihu vedenia: 50 – 1250 mm
  • max. zaťaženie vozíka – horizontálne uloženie vedenia: 25 kg
  • max. zaťaženie vozíka – vertikálne uloženie vedenia: 10 kg

S axiálním ložiskom:

  • max. zaťaženie vozíka – horizontálne uloženie vedenia: 25 kg
  • max. zaťaženie vozíka – vertikálne uloženie vedenia: 150 kg

Lineárne vedenie s kľučkou – valivé vedenie bočné

  • stúpanie trapézového závitu: 4 mm
  • samosvornosť trapézového závitu: ANO
  • dĺžka zdvihu vedenia: 50 – 1500 mm
  • max. zaťaženie vozíka – horizontálne uloženie vedenia: 75 kg
  • max. zaťaženie vozíka – vertikálne uloženie vedenia: 10 kg

S axiálním ložiskom:

  • max. zaťaženie vozíka – horizontálne uloženie vedenia: 75 kg
  • max. zaťaženie vozíka – vertikálne uloženie vedenia: 150 kg

Lineárne vedenie s kľučkou – valivé vedenie spodné

  • stúpanie trapézového závitu: 4 mm
  • samosvornosť trapézového závitu: ANO
  • dĺžka zdvihu vedenia: 50 – 1500 mm
  • max. zaťaženie vozíka – horizontálne uloženie vedenia: 100 kg
  • max. zaťaženie vozíka – vertikálne uloženie vedenia: 10 kg

S axiálním ložiskom:

  • max. zaťaženie vozíka – horizontálne uloženie vedenia: 100 kg
  • max. zaťaženie vozíka – vertikálne uloženie vedenia: 150 kg
