Remeňové dopravníky

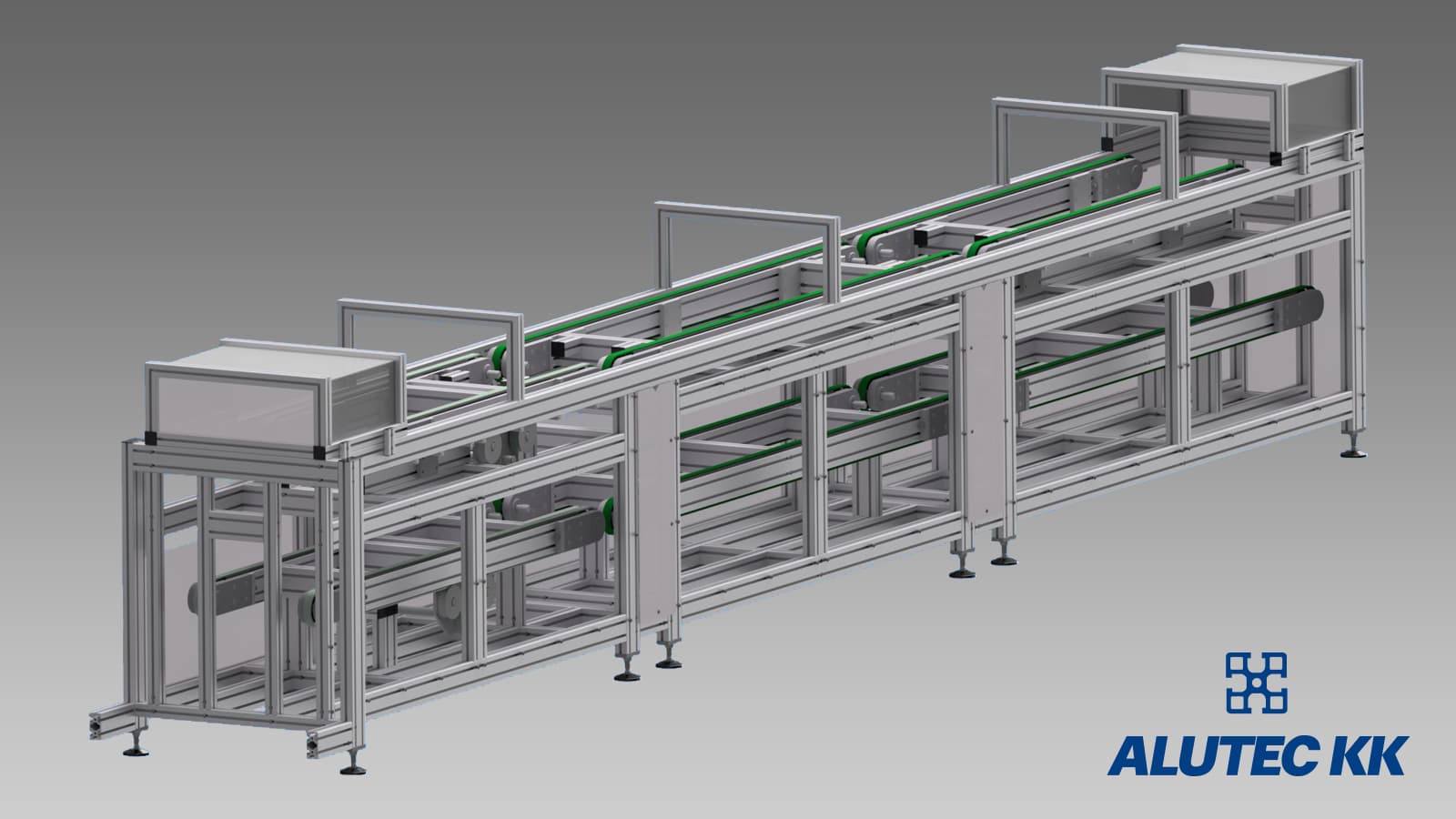

Remeňové dopravníky sú vhodné pre medzioperačnú prepravu kusových výrobkov, paletiek, s požiadavkou sériovej opakovateľnosti. Použité komponenty sú robustnej konštrukcie, vyznačujú sa dlhou životnosťou a umožňujú tak opakované použitie. Základ systému je tvorený nosným rámom z hliníkových profilov, dopravným remeňom a vedením. Voľbu vhodného typu a šírky remeňa určuje finálny výrobok (podľa jeho tvaru) a tiež konštrukcia paletky a maximálneho zaťaženia.
Prevedenie
- základný rám dopravníka a podstava je z hliníkového konštrukčného systému ALUTEC KK
- hnacia a hnaná remenica s modulom zuba AT5, AT10, AT20, v prípade potreby je možné použiť iný modul

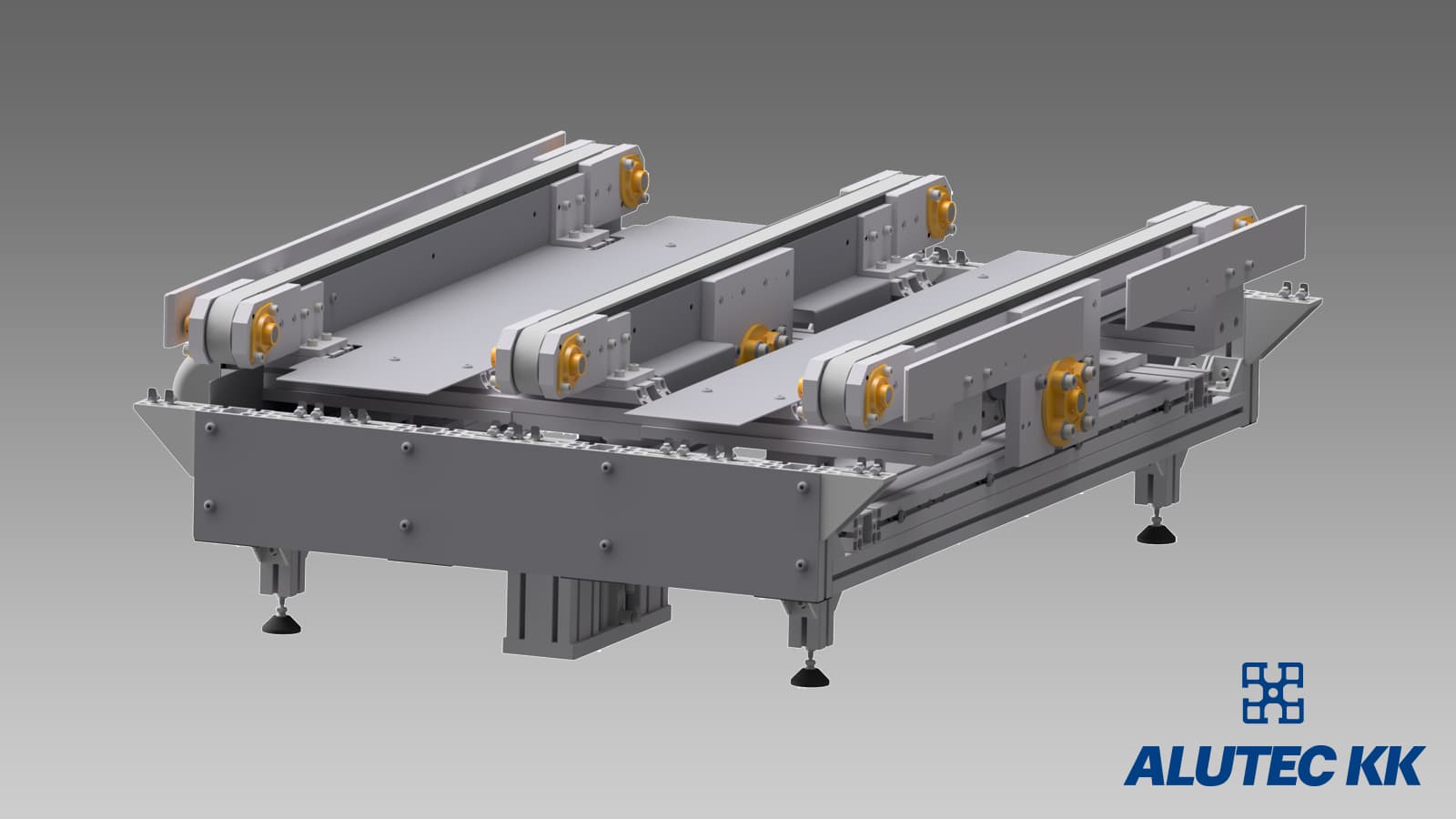

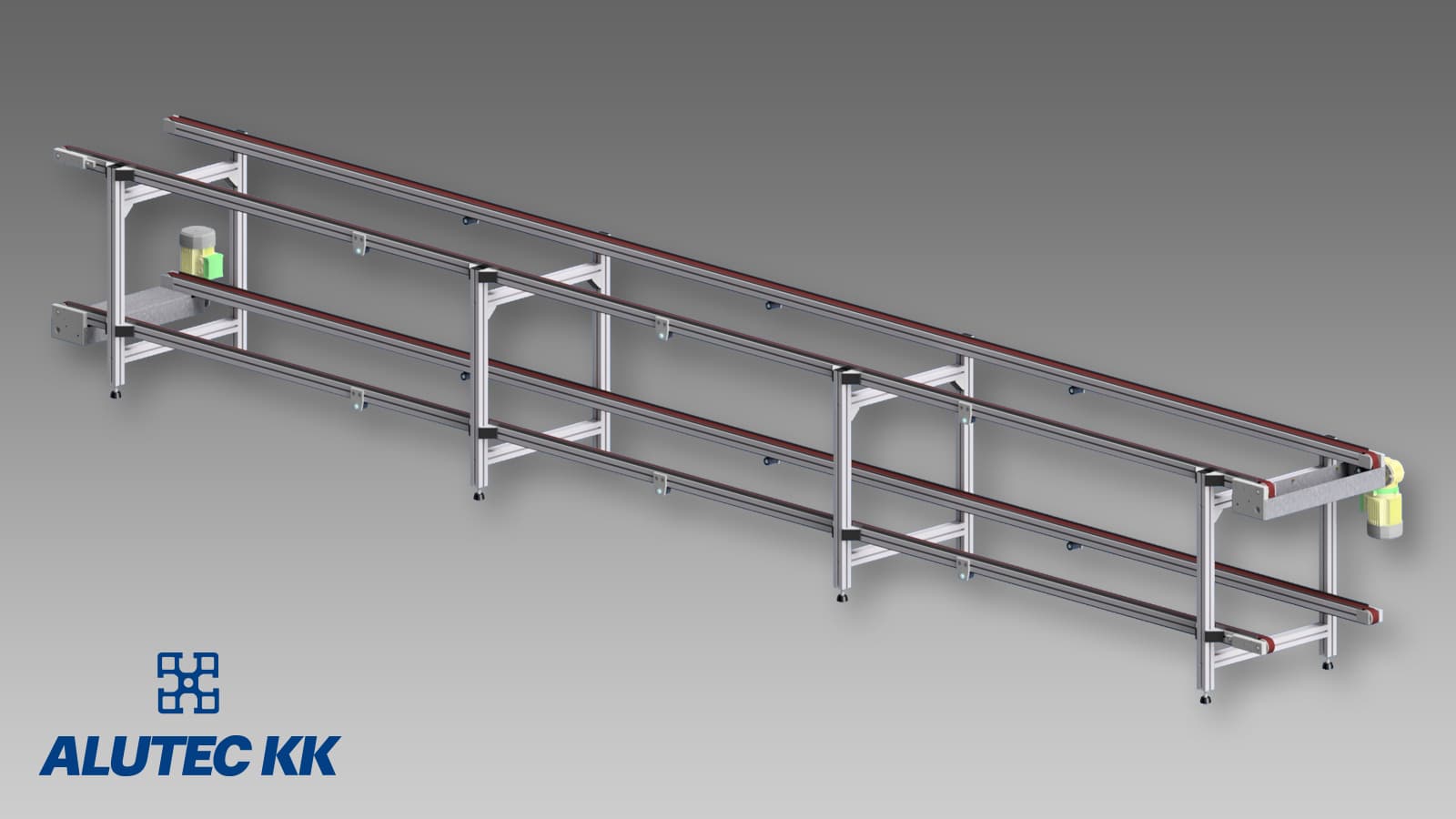

- hliníkové držiaky hnacích a hnaných remeníc s naklápacími guličkovými ložiskami a jednoduchý systém na nastavovanie a dopnutie transportného remeňa, možno vyrobiť jednoradový, dvojradový a viacradový dopravník

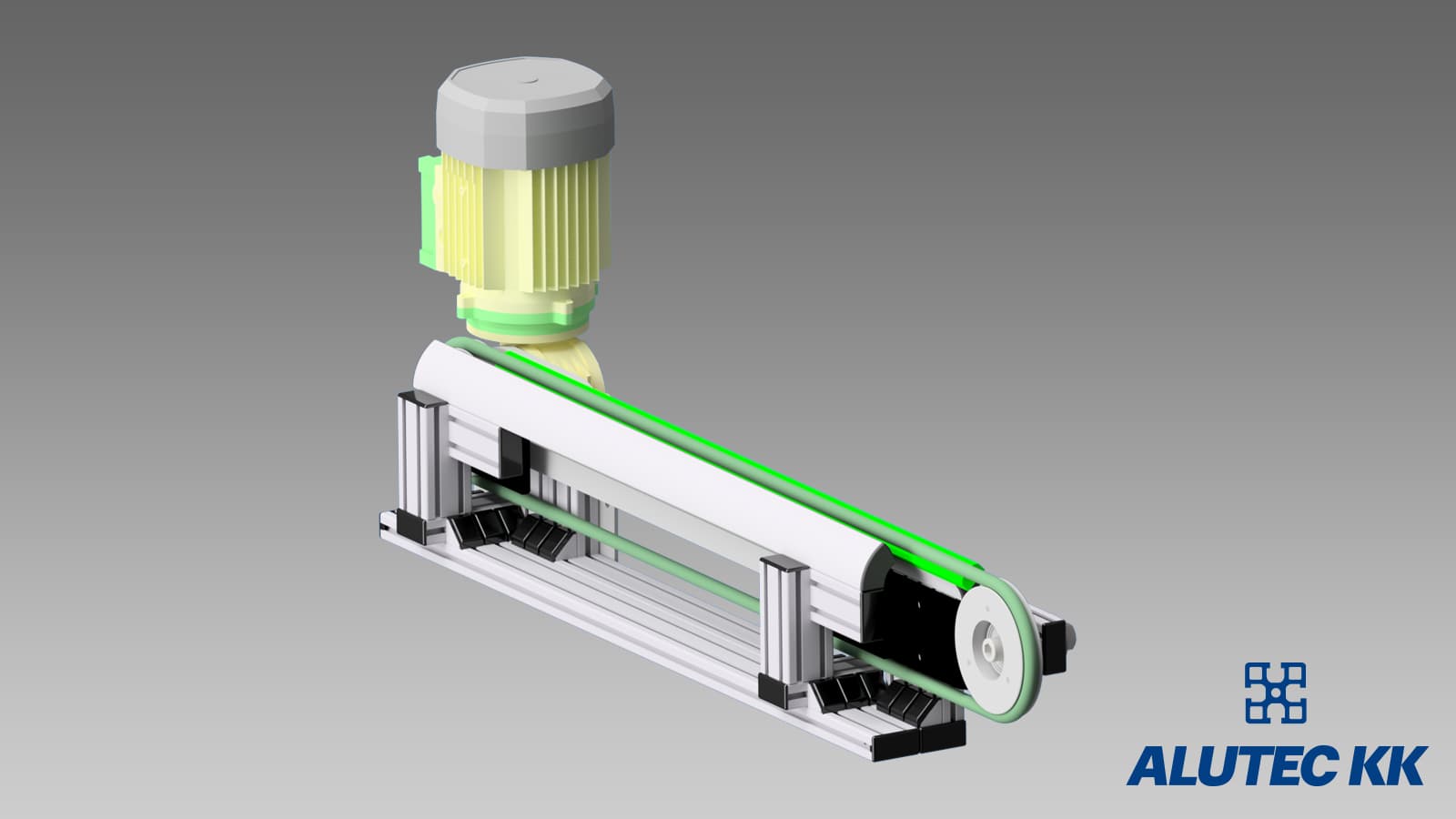

- pohon tvorený kompaktnou jednotkou skladajúcou sa z trojfázového asynchrónneho elektromotora a šnekovej prevodovky
- pri väčších zaťaženiach kužeľočelná prevodovka
- remene môžu byť s povrchom ESD vrátane podporného plastového vedenia z ESD plastu doprava dielov môže byť v akumulácii
Voliteľné príslušenstvo
- elektrické zapojenie dopravníkov
- optické čidlá s odrazkou, bezpečnostné STOP tlačítka
- frekvenčný menič, motorový spúšťač
- podstava, pohon podľa vašich špecifikácií
- plastové klzné vedenie so zvýšenými okrajmi
- bočné vedenie nastaviteľné iba v horizontálnom alebo v horizontálnom aj vertikálnom smere
Špeciálne riešenia
Dopravník bez podstavy
na zabudovanie do vášho zariadenia

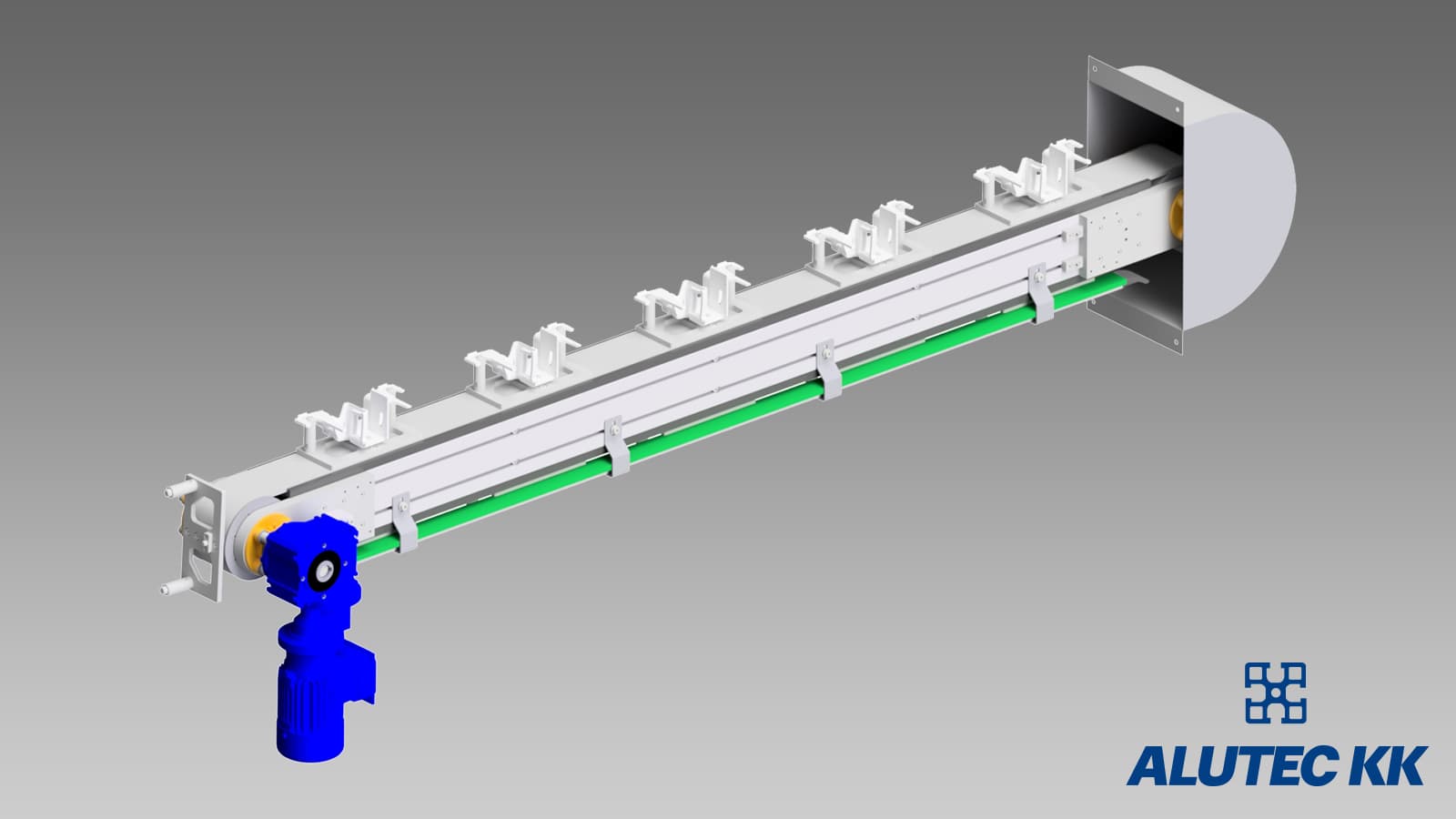

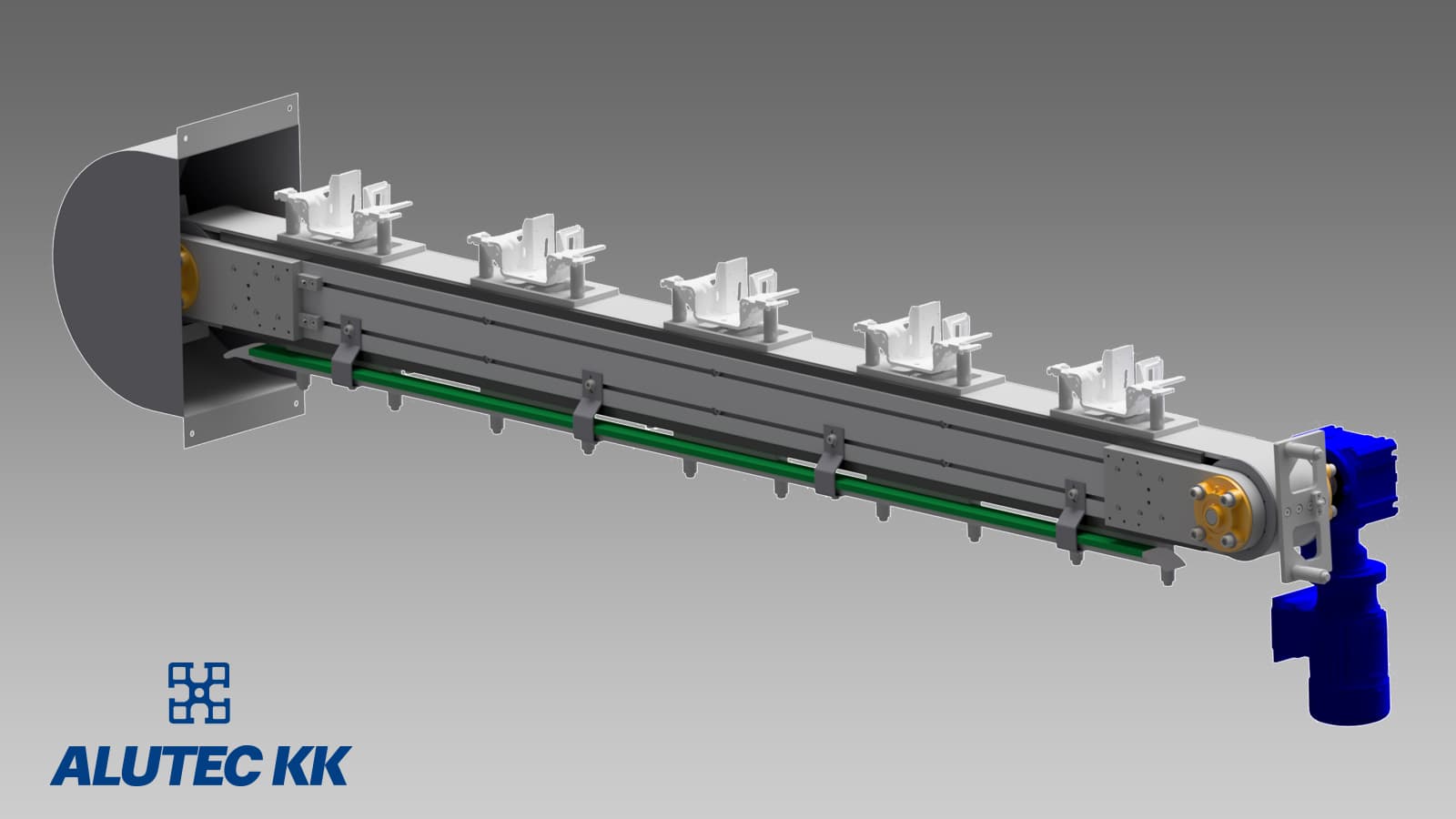

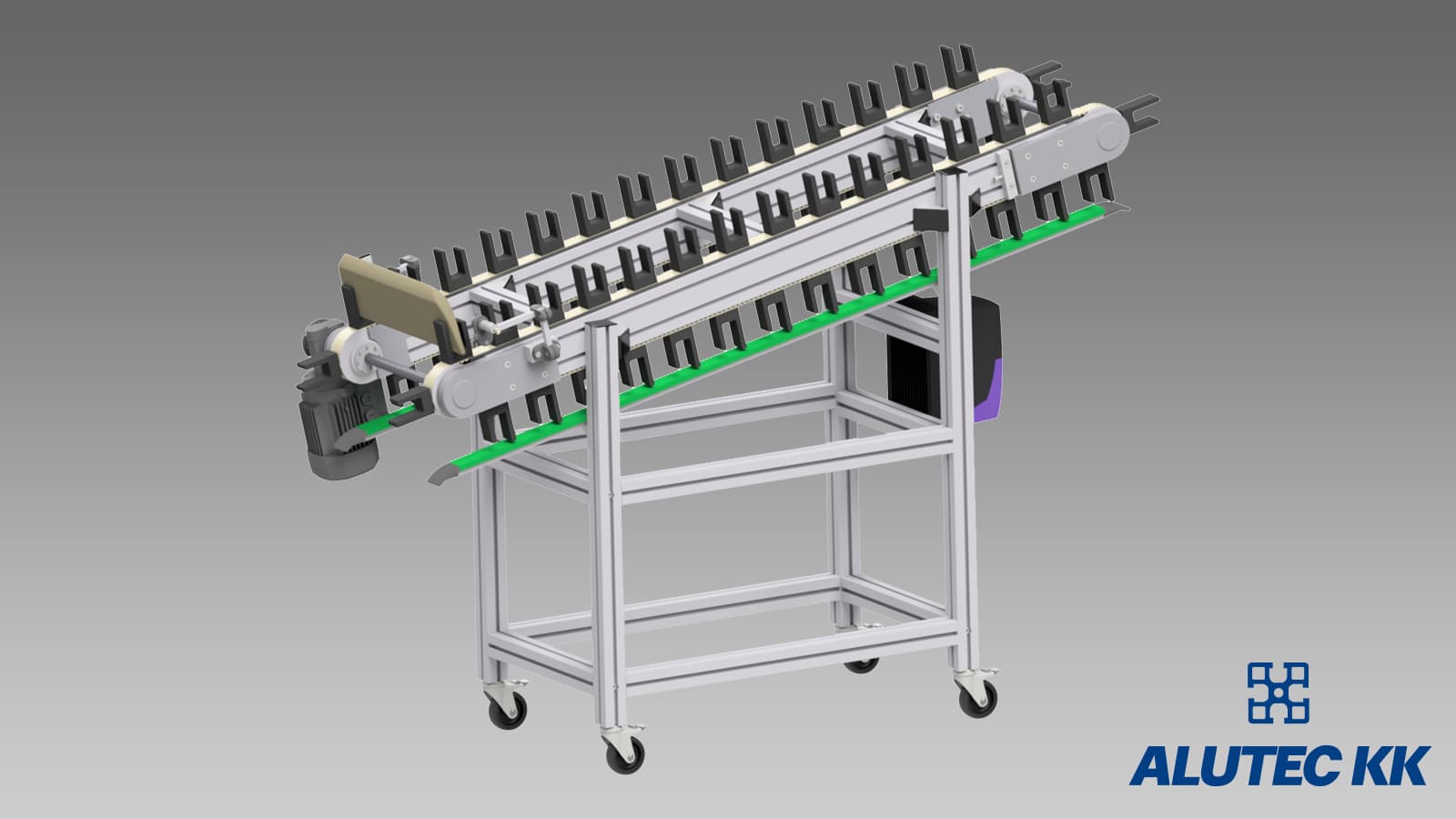

Dopravník s montovanými prípravkami
- pre operácie prebiehajúce priamo na dopravníku

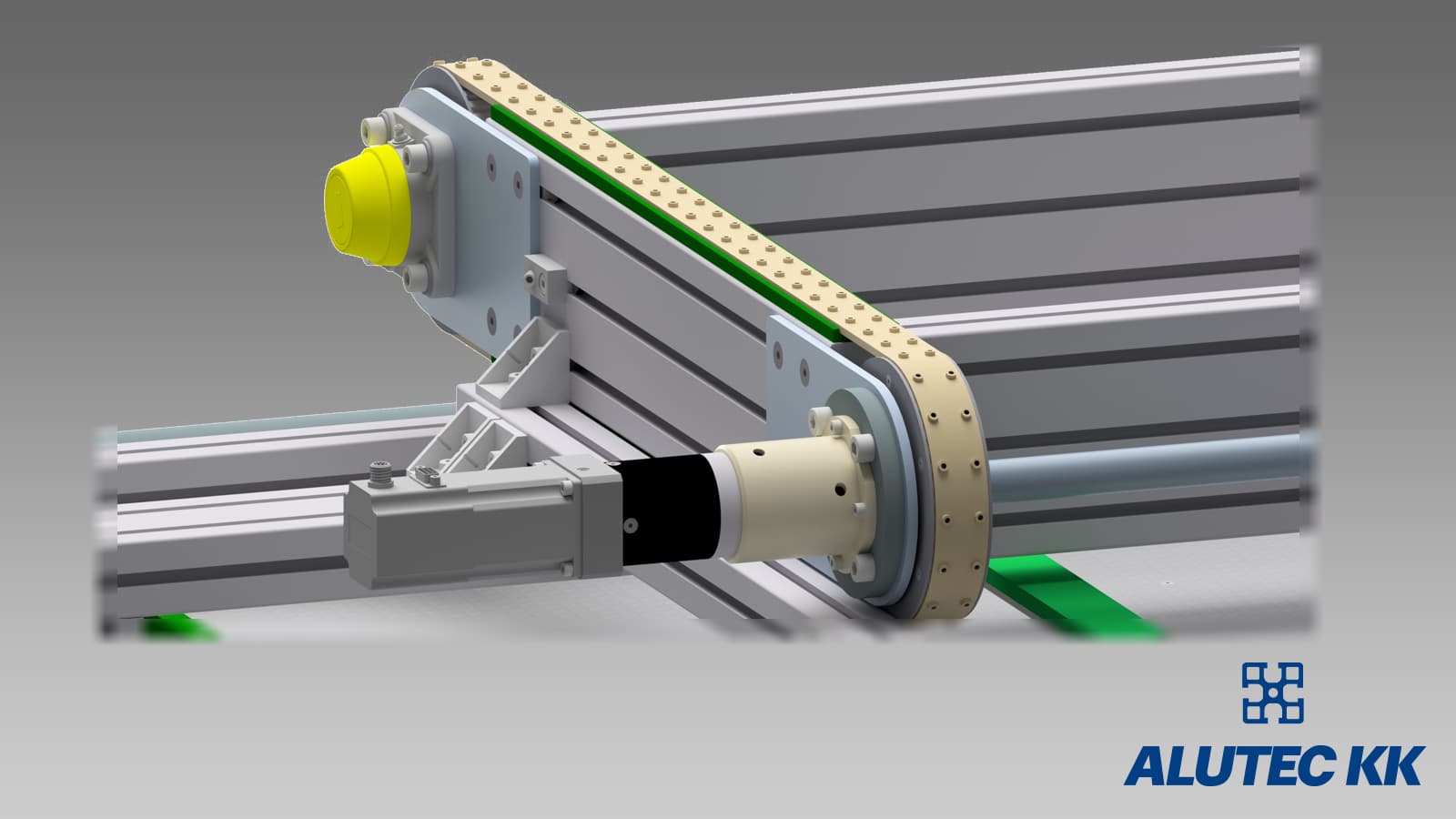

- remeň má odfrézované zuby v pravidelnom rozstupe a na miesto pôvodných sú umiestnené zuby kovové so závitmi, následne je možné namontovať prípravok cez otvory vyrobené v remene do kovových zubov
- presnosť polohovania +/-0,8 mm je ovplyvnená modulom zuba a riadením pohybu dopravníka (koncové čidlá dopravníka). V prípade použitia servomotora je možné presnosť zvýšiť

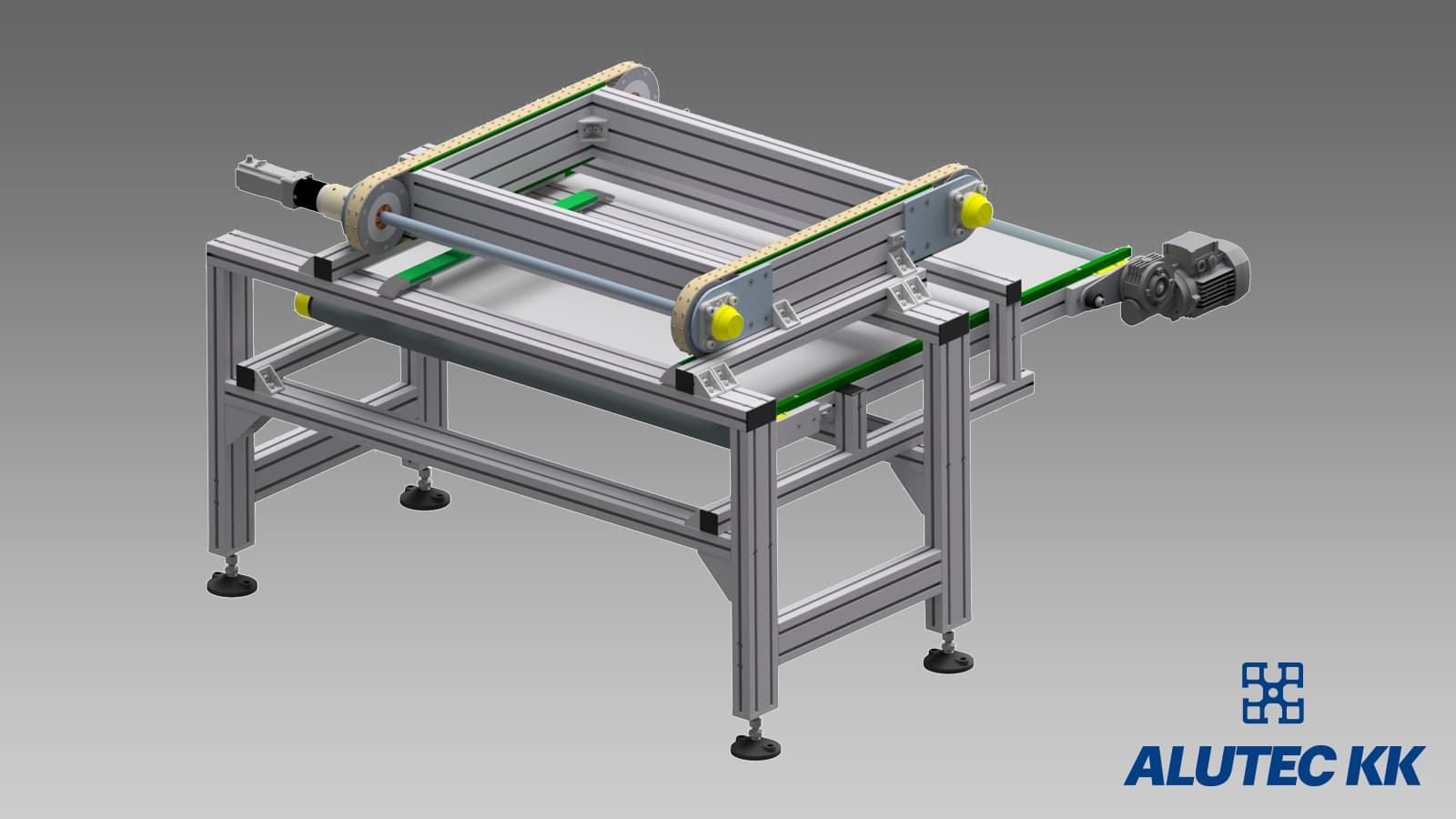

Dopravník s prestaviteľnou vetvou
k doprave kusového materiálu rôznej šírky – možnosť meniť šírku dopravníka
Základné parametre
| Maximálna dĺžka * | 6 000 mm |
| Maximálna šírka * | 1 500 mm |
| Maximálne zaťaženie dopravníka | 100 kg |
| rýchlosť * | 3 – 80 m/min |
* označený parameter je možné navýšiť podľa posúdenia všetkých hodnôt zadania
