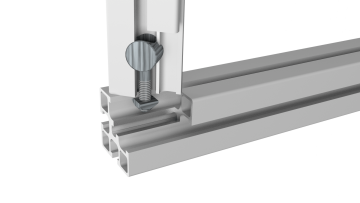

Skrutkové spojenie valčekom
Valček sa skladá z troch prvkov:
- valček so zapusteným otvorom pre hlavu skrutky
- Imbusová skrutka
- matica do drážky profilu

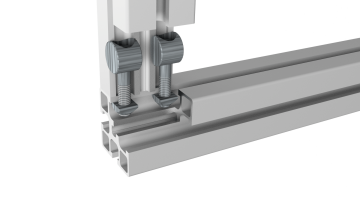

Je to ďalšie spojenie v ponuke ALUTEC KK, ktoré nevyžaduje závitovanie a umožňuje nastavenie polohy spojených prvkov. Nevýhodou tohto spojenia je skutočnosť, že ide o spojenie mimo osi, preto sa na vytvorenie pevného spojenia odporúča použiť dva prvky súčasne. Skrutka s valčekom tiež umožňuje uhlové spájanie a spájanie plochých profilov bez závitových otvorov.

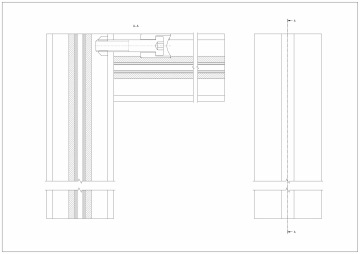

Na vytvorenie spojenia je potrebné vytvoriť otvor pre valček. V druhom profile je do drážky namontovaná matica a spojenie sa vykonáva dotiahnutím imbusovej skrutky. Na montáž budete potrebovať imbusový kľúč s guľou.
Nástroje a komponenty na montáž
Modul | Potrebné nástroje | Montážne prvky |
---|---|---|
M40 R8 | Stopková fréza D = 16 mm, alebo D = 20 mm; Imbusový kľúč s guľou | 312040 |
311420 | ||
M45 R8 | Stopková fréza D = 16 mm, alebo D = 20 mm; Imbusový kľúč s guľou | 312020 |
311620 | ||
M45 R10 | Stopková fréza D = 16 mm, alebo D = 20 mm; Imbusový kľúč s guľou | 312040.10 |
311420.10 |
