Uhlový spoj na 45 °

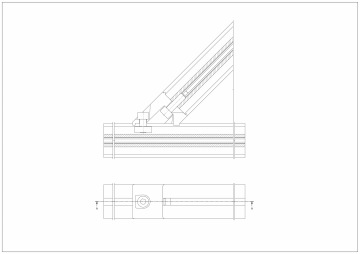

Uhlová spojka je prvok, ktorý sa používa na vytvorenie uhlových spojov. Poskytuje možnosť pripojenia pod uhlom 45 ° bez nutnosti rezania pod uhlom. Spoj je na jednej strane namontovaný na drážku konštrukčného profilu pomocou skrutky a matice a na druhej strane pomocou skrutky zaskrutkovanej do závitu v profile. Konektor má na oboch stranách polohovacie jazýčky v drážke, ktoré zabraňujú krúteniu prvku pri dotiahnutí jednou skrutkou.
Nástroje a komponenty na montáž
| Modul | Potrebné nástroje | Montážne prvky | |||
|---|---|---|---|---|---|
| Číslo | Skrutka | Skrutka + Matica | Počet | ||
| M20 R5 |
Závitník M5, imbusový kľúč |
302020 | 200512 | 200508 + 211252 | 1 / 1 + 1 |
| 304045 | 200512 | 200508 + 211252 | 2 / 2 + 2 | ||
| M30 R8 D5.5 | Závitník M6, imbusový kľúč | 303045 | 200625 | 200612.2 + 210036/210609 | 1 / 1 + 1 |
| 306045 | 200625 | 200612.2 + 210036/210609 | 1 / 1 + 1 | ||
| M30 R8 D7.3 | Závitník M8, imbusový kľúč | 303045 | 200825 | 200812 + 210809 | 1 / 2 + 2 |
| 306045 | 200825 | 200812 + 210809 | 1 / 2 + 2 | ||
| M40 R8 | Závitník M8, imbusový kľúč | 304046 | 200825 | 200816 + 210482 | 1 / 1 + 1 |
| 308045 | 200825 | 200816 + 210482 | 2 / 2 + 2 | ||
| M40-I R8 | Závitník M8, imbusový kľúč | 304046 | 200825 | 200816 + 210482/210208 | 1 / 1 + 1 |
| 308045 | 200825 | 200816 + 210482/210208 | 1 / 2 + 2 | ||
| M45 R10 | Závitník M12, imbusový kľúč | 304546 | 201230.8 | 200820 +215008.4+ 210080/210082 | 1 / 1 + 1 |
| 309045 | 201230.8 | 200820 +215008.4+ 210080/210082 | 1 / 2 + 2 | ||
