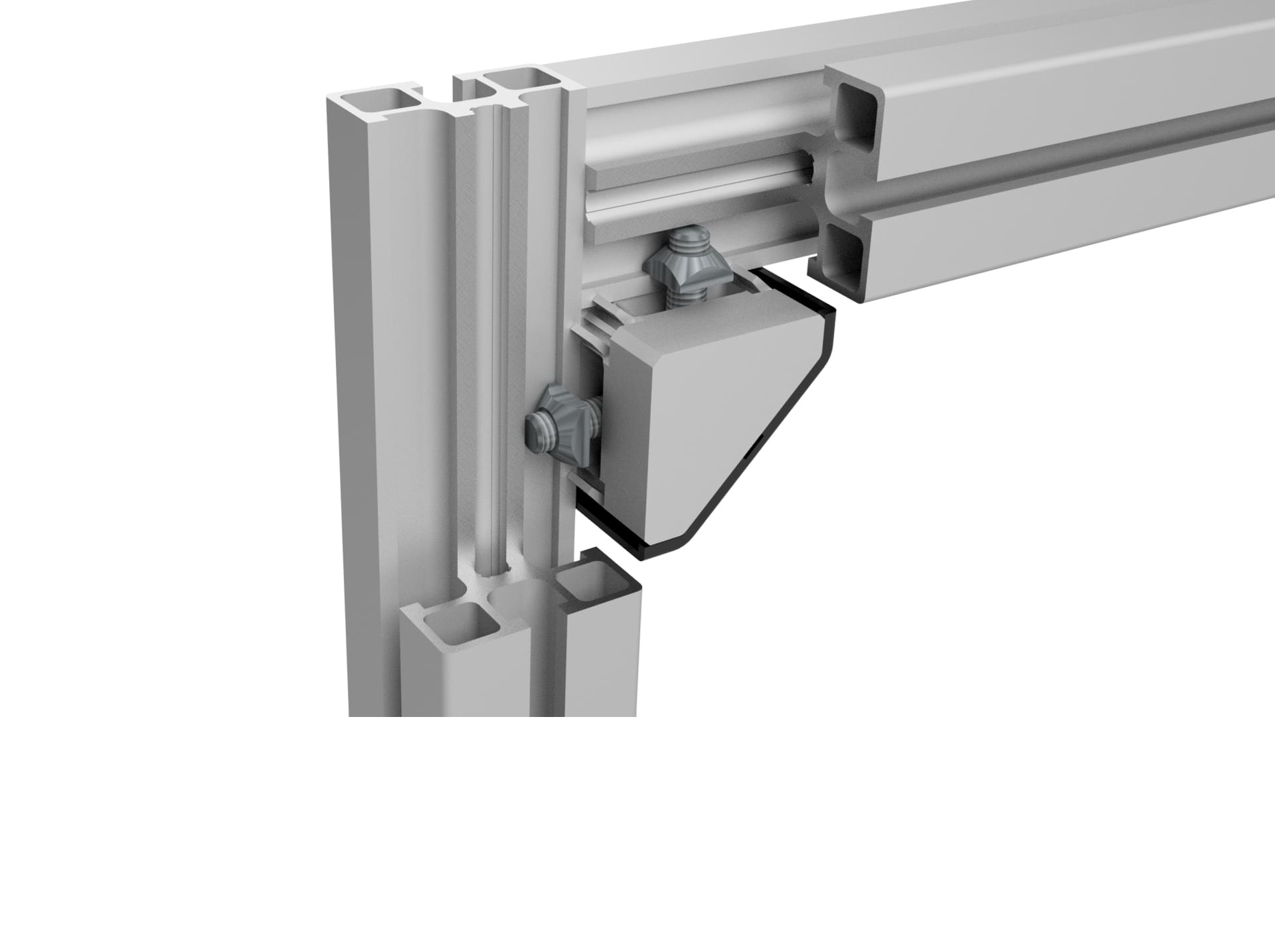

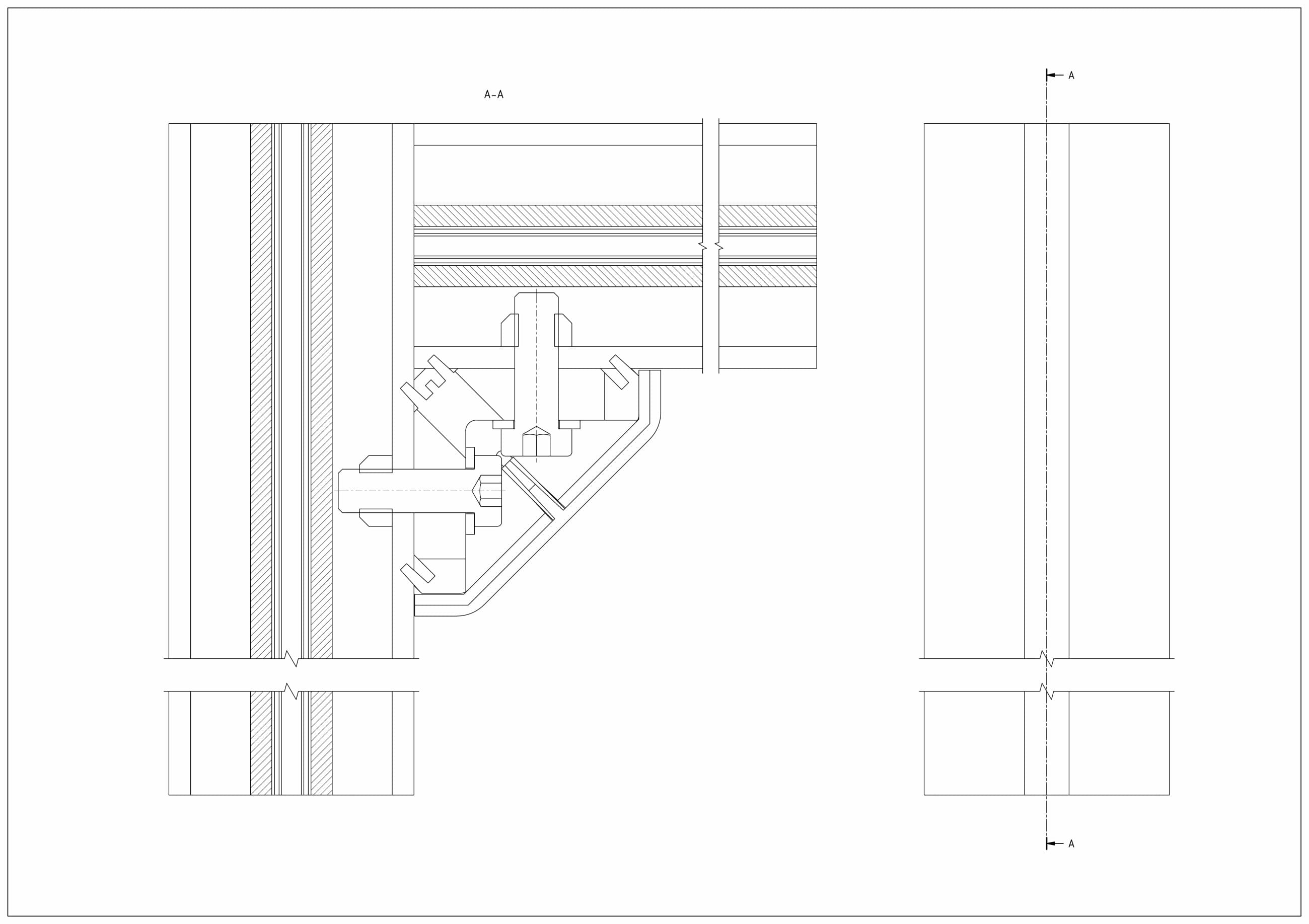

Spojenie uholníkom
Okrem klasických skrutkových spojov sú najobľúbenejšou metódou spájania profilov uholníky. Ich použitie ako nezávislého spojovacieho prvku zaručuje ľahkú montáž, ktorá nevyžaduje zložité spracovanie, a poskytuje možnosť nastavenia polohy zložených prvkov, čo je užitočné napríklad pri stavbe prototypových konštrukcií. V kombinácii so záslepkou predstavujú ľahký a estetický spôsob rýchlej inštalácie. Používajú sa tiež ako doplnkový prvok vystužujúci skrutkové spojenie v prípade viac zaťažených konštrukcií.
Uholník vyžaduje použitie ďalších spojovacích prvkov. V ponuke AlutecKK sa niektoré uholníky predávajú ako súpravy pripravené na inštaláciu so skrutkami, maticami a záslepkou.
Nástroje a komponenty na montáž
| Modul | Potrebné nástroje | Montážne prvky | ||||
|---|---|---|---|---|---|---|
| Uholník / Záslepka | Podložka | Skrutka | Matica | Počet | ||
| M20 R5 | Imbusový kľúč | 301818 / 301818Z | 215004 | 200410.1 | 211242 | 2 |
| 301838 / 301838Z | 215005 | 200510.1 | 211252 | 4 | ||
| M30 R6 | Imbusový kľúč | 301225 | . . . . | 200512.1 | 210652 | 2 |
| 302828 | 215006 | 200616 | 210662 | 2 | ||
| 302828.1 / 302828Z | 215006 | 200612 | 210662 | 2 | ||
| 302857 | 215006 | 200616 | 210662 | 4 | ||
| 305857 | 215006 | 200616 | 210662 | 8 | ||
| M30 R8 D5.5 | Imbusový kľúč | 301225 | . . . . | 200512.1 | 210509/210035 | 2 |
| 302828.3 / 302828Z | 215006 | 200612 | 210609/210036 | 2 | ||
| 302857 | 215006 | 200616 | 210609/210036 | 4 | ||
| 305857 | 215006 | 200616 | 210609/210036 | 8 | ||
| M30 R8 D7.3 | Imbusový kľúč | 301225 | . . . . | 200512.1 | 210509/210035 | 2 |
| 302828.3 / 302828Z | 215006 | 200612 | 210609/210036 | 2 | ||
| 302857 | 215006 | 200616 | 210609/210036 | 4 | ||
| 305857 | 215006 | 200616 | 210609/210036 | 8 | ||
| M40 R8 | Imbusový kľúč | 3301840 | . . . . | 200816 | 210482 | 2 |
| 302540 | 215008 | 200820 | 210482 | 2 | ||
| 304040 / 304040Z | 215008 | 200820 | 210482 | 2 | ||
| 303876 / 303876Z | 215008 | 200820 | 210482 | 4 | ||
| 307476 / 307476Z | 215008 | 200820 | 210482 | 8 | ||
| M40-I R8 | Imbusový kľúč | 301840 | . . . . | 200816 | 210482/210208 | 2 |
| 302540 | 215008 | 200820 | 210482/210208 | 2 | ||
| 304040 / 304040Z | 215008 | 200816 | 210482/210208 | 2 | ||
| 303876 / 303876Z | 215008 | 200820 | 210482/210208 | 4 | ||
| 307476 / 307476Z | 215008 | 200820 | 210482/210208 | 8 | ||
| M40 R10 | Imbusový kľúč | 301840 | . . . . | 200816 | 210082/210080 | 2 |
| 302540 | 215008 | 200820 | 210082/210080 | 2 | ||
| 304040 / 304040Z | 215008 | 200816 | 210082/210080 | 2 | ||
| 303876 / 303876Z | 215008 | 200820 | 210082/210080 | 4 | ||
| 307476 / 307476Z | 215008 | 200820 | 210082/210080 | 8 | ||
| M45 R8 | Imbusový kľúč | 301840 | . . . . | 200820 | 210802 | 2 |
| 302540 | 215008 | 200820 | 210802 | 2 | ||
| 304343 / 304343Z | 215008 | 200825 | 210802 | 2 | ||
| 304387 | 215008 | 200820 | 210802 | 4 | ||
| 304387.1 | 215008 | 200820 | 210802 | 4 | ||
| 308787 | 215008 | 200820 | 210802 | 8 | ||
| M45 R10 | Nástrčkový kľúč / vidlicový kľúč 13 mm | 304343 / 304343Z | . . . . | 200820T | 210810 | 2 |
| . . . . | 200816.1 | 210082/210080 | 2 | |||
| 304387 | . . . . | 200825T | 210810 | 4 | ||
| 215008 | 200820.1 | 210082/210080 | 4 | |||
| 304387.1 | . . . . | 200825T | 210810 | 4 | ||
| 215008 | 200820.1 | 210082/210080 | 4 | |||
| 308787 | . . . . | 200825T | 210810 | 8 | ||
| 215008 | 200820.1 | 210082/210080 | 8 | |||
| M50 R10 | Nástrčkový kľúč / vidlicový kľúč 13 mm | 304343 / 304343Z | . . . . | 200820T | 210810 | 2 |
| 215008 | 200820.1 | 210082/210080 | 2 | |||
| 304387 | . . . . | 200825T | 210810 | 4 | ||
| 215008 | 200820.1 | 210082/210080 | 4 | |||
| 304387.1 | . . . . | 200825T | 210810 | 4 | ||
| 215008 | 200820.1 | 210082/210080 | 4 | |||
