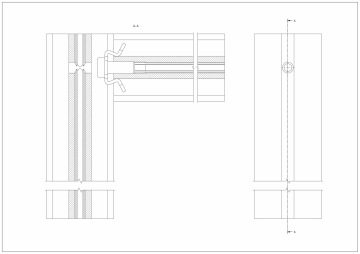

Vložka s aretáciou
Vložka s aretáciou je ďalší prvok, ktorý má vytvoriť spojenie profilov pomocou krátkej, alebo dlhej skrutky. Montáž tohto prvku je rovnaká ako pri montáži spojenia krátkou, alebo dlhou skrutkou, aktorát vložka s aretáciou navyše zabezpečí profil proti otáčaniu v jeho osi. Najčastejšie sa používa, keď je profil spojený iba na jednej strane a počas prevádzky danej konštrukcie existuje riziko otáčania profilu vzhľadom k jeho osi a nedajú sa použiť uhoľníky.
Nástroje a komponenty na montáž
| Modul | Potrebné nástroje | Montážne prvky | |
|---|---|---|---|
| Číslo | Skrutka s maticou | ||
| M30 R6 | Stupňovitý vrták D = 11x6,5, závitník M6, imbusový kľúč | 210615 | 200630.1 |
| M40 R8 | Vrták D = 7,3 mm alebo stupňovitý vrták D = 13,5x8,5, závitník M8, imbusový kľúč | 210415 | 200840.1 |
| M45 R8 | Vrták D = 7,3 mm alebo stupňovitý vrták D = 13,5x8,5, závitník M8, imbusový kľúč | 210814 | 200820 |
| 210815 | 200850.1 | ||
