Je určený k medzioperačnej doprave na montážnych linkách. Montovaný diel je unášaný na nosiči po dvoch plochých súbežne sa pohybujúcich pásoch dopravníka. V jednotlivých technologických krokoch môže byť nosič s dielom zastavený s vysokou presnosťou, pričom pásy pod nosičom preklzávajú a nosiče medzi sebou nemajú polohovú väzbu (pohybujú sa nezávisle).
Vlastnosti I.
- pred každou technologickou operáciou sa môže zoradiť rad niekoľkých nosičov a tým sa vytvorí vyrovnávacia zásoba k pokrytiu nerovnomernosti taktu procesu
- obsluha nie je nútená dodržiavať pevný strojový takt
- jednoduchá zmena tvaru montážnej linky alebo zaradenie nového pracoviska do stávajúcej linky
- použitie stávajúcich častí dopravníkového systému pri prechode na novou výrobu
Vlastnosti II.
- výmenou nosičov možnosť montovať na jednej linke typovo podobné výrobky alebo technologický tok vetviť
- každý nosič môže vo vlastnej pamäti uchovávať dáta z jednotlivých technologických operácií
- na základe týchto informácií napríklad vyraďovať chybné kusy a po oprave ich vracať späť
- jednotlivé stanovištia systému PTS môžu byť postupne doplňované jednoúčelovými zariadeniami, čím vznikne plnoautomatická výroba
Základné parametre
| rozměr nosiče* | od 240x240 do 640x640 mm |
| maximální hmotnost nosiče* |
50 kg |
| rychlost pásků dopravníku* | 9 - 12 - 15 - 18 m/min |
| délka dopravníku* | od 0,4 do 12 m |
| maximální zatížení dopravníku | 250 kg |
| šířka pásků | 30 mm |
| maximální zatížení indexovací stanice* |
3000 N |
* označený parametr je možno upravit dle posouzení všech hodnot zadání
Príklady rozvrženia montážnej linky
Vďaka flexibilite transportného systému je každá montážna linka prispôsobená konkrétnym požiadavkám danej aplikácie.

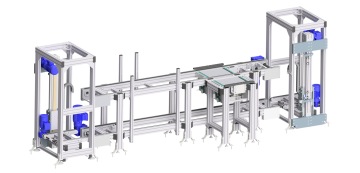

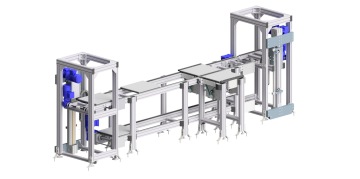

Lineárna montážna linka
Nosič sa (po prejdení celej dráhy a vybratí hotového výrobku z nosiča) vracia späť na začiatok montáže pomocou výťahov a spodného dopravníka
Kruhová montážna linka
Štyrmi dopravníkmi a štyrmi presuvnými stanicami je vytvorený kruh, v ktorom po sebe nasledujú jednotlivé technologické operácie.
Kruhová montážní linka
s paralelními montážními větvemi
Toto usporiadanie má niektoré dodatočné možnosti oproti klasickej kruhovej montážnej linke: opravovať alebo vyraďovať chybné kusy, alebo v linke môže kolovať viac typov výrobkov, ktoré majú zastávky v rôznych vetvách.
