Zdvíhacie zariadenie

Zváraná oceľová konštrukcia zdvíhacieho zariadenia s bespiestnicovým valcom s vedením

Zdvíhacia jednotka

Slúži na presun paletky do rôznych výškových úrovní PTS systému. Súčasťou zdvíhacieho zariadenia je remeňový dopravník, ktorý umožňuje reverzáciu – preberie paletku z PTS dopravníka a môže ju vrátiť späť na dopravník v inej výškovej úrovni, alebo môže paletku presunúť do inej výškovej úrovne a pokračovať v smere posunu paletky. Súčasťou dopravníka sú dorazy paletky s tlmením, čidlá pozície paletky. Dopravník je uchytený na bezpiestnicový valec s vedením, ktorý slúži na zdvih paletky. Kabeláž a pneumatické hadice sú bezpečne vedené v energoreťazi. Ako voliteľné príslušenstvo pre zvýšenie bezpečnosti môžu byť doplnené pre zvýšenie bezpečnosti krytovania, optické závory, bezpečnostné spínače na dverách krytovania. Kostra je tvorená masívnym a tuhým zváraným oceľovým rámom. Výškové nastavenie je možné upraviť pomocou nastavovacích pätiek.

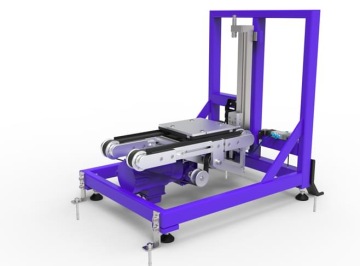

Destičkový článkový dopravník ALUTEC KK

Vlastnosti zdvíhacieho zariadenia
do 10 kg

  • Superkompaktné prevedenie

  • Max. hmotnosť dopravovaného materiálu: 10 kg

  • Rozmer paletky 200 × 200 mm – 400 x 400 mm

  • Ďalšie rozmery paletiek na dopyt Zdvih 1 až 8 500 mm

  • Minimálna spodná poloha paletky 263 mm.

  • Použité jekle 50 × 30 × 3 mm

  • Tlmiče nárazu, samočinne nastaviteľné s progresívnym priebehom tlmenia

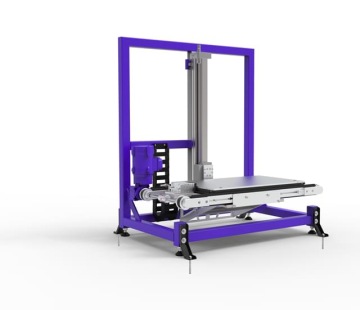

Destičkový článkový dopravník ALUTEC KK

Vlastnosti zdvíhacieho zariadenia
do 50 kg

  • Kompaktné prevedenie

  • Max. hmotnosť dopravovaného materiálu: 50 kg

  • Rozmer paletky 400 × 240 mm – 640 x 640 mm

  • Ďalšie rozmery paletiek na dopyt

  • Zdvih 1 až 8 500 mm

  • Zastavenie palety pomocou valca DFM-25

  • Minimálna spodná poloha paletky 300 mm.

  • Použité jekle 50 × 50 × 3 mm

  • Tlmiče nárazu, samočinne nastaviteľné s progresívnym priebehom tlmenia

Vlastnosti zdvíhacieho zariadenia
do 150 kg

  • Max. hmotnosť dopravovaného materiálu: 150 kg

  • Rozmer paletky 400 × 400 mm – 640 x 640 mm

  • Ďalšie rozmery paletiek na dopyt

  • Zdvih 1 až 5 000 mm

  • Minimálna spodná poloha paletky 270 mm.

  • Použité jekle 50 × 50 × 5 mm

  • Tlmiče nárazu, samočinne nastaviteľné s progresívnym priebehom tlmenia

Krytovanie

  • každý výťah môže byť okrytovaný pomocou štandardných hliníkových profilov a výplní

Galéria

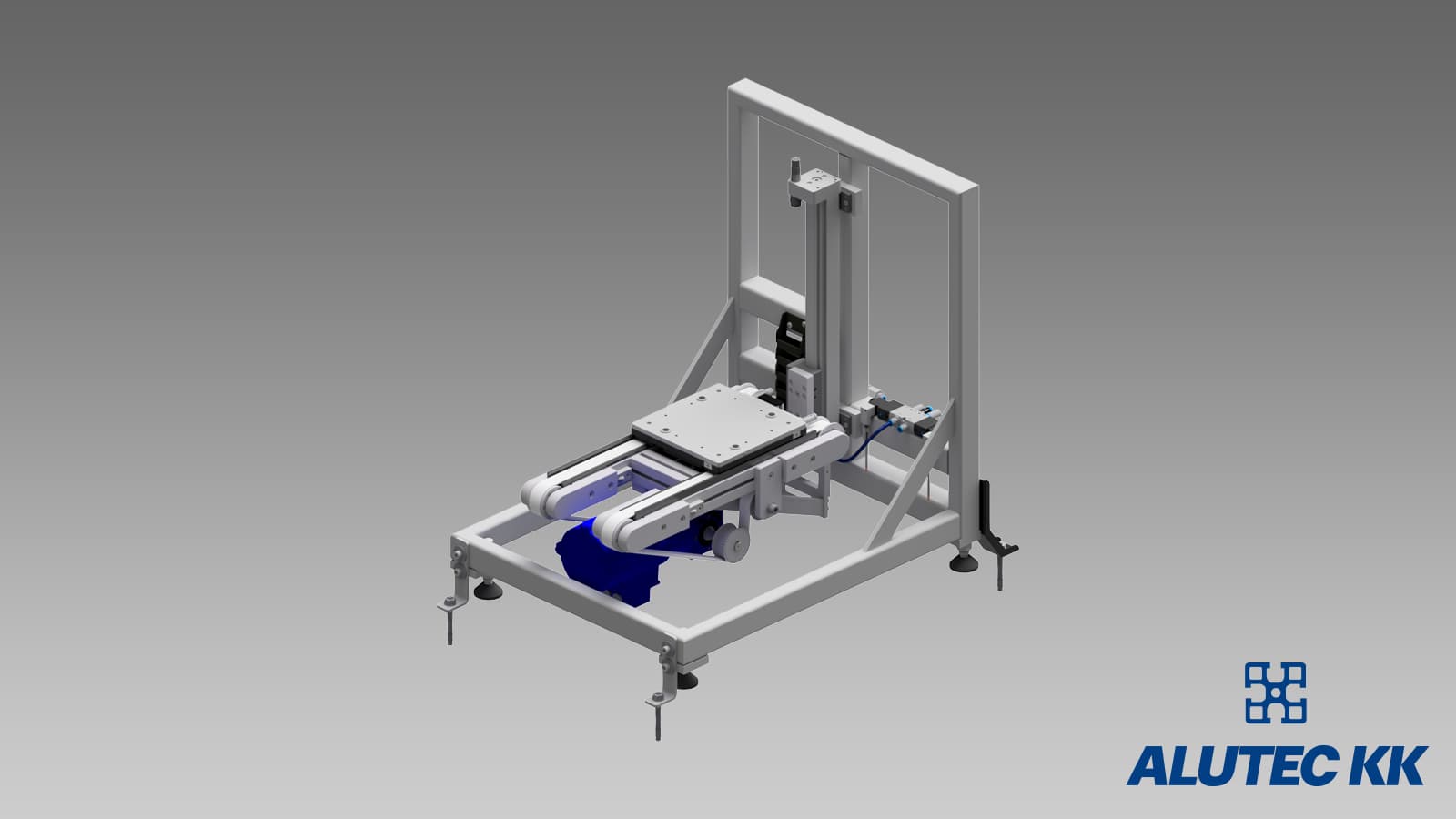

zdvíhacie zariadenie

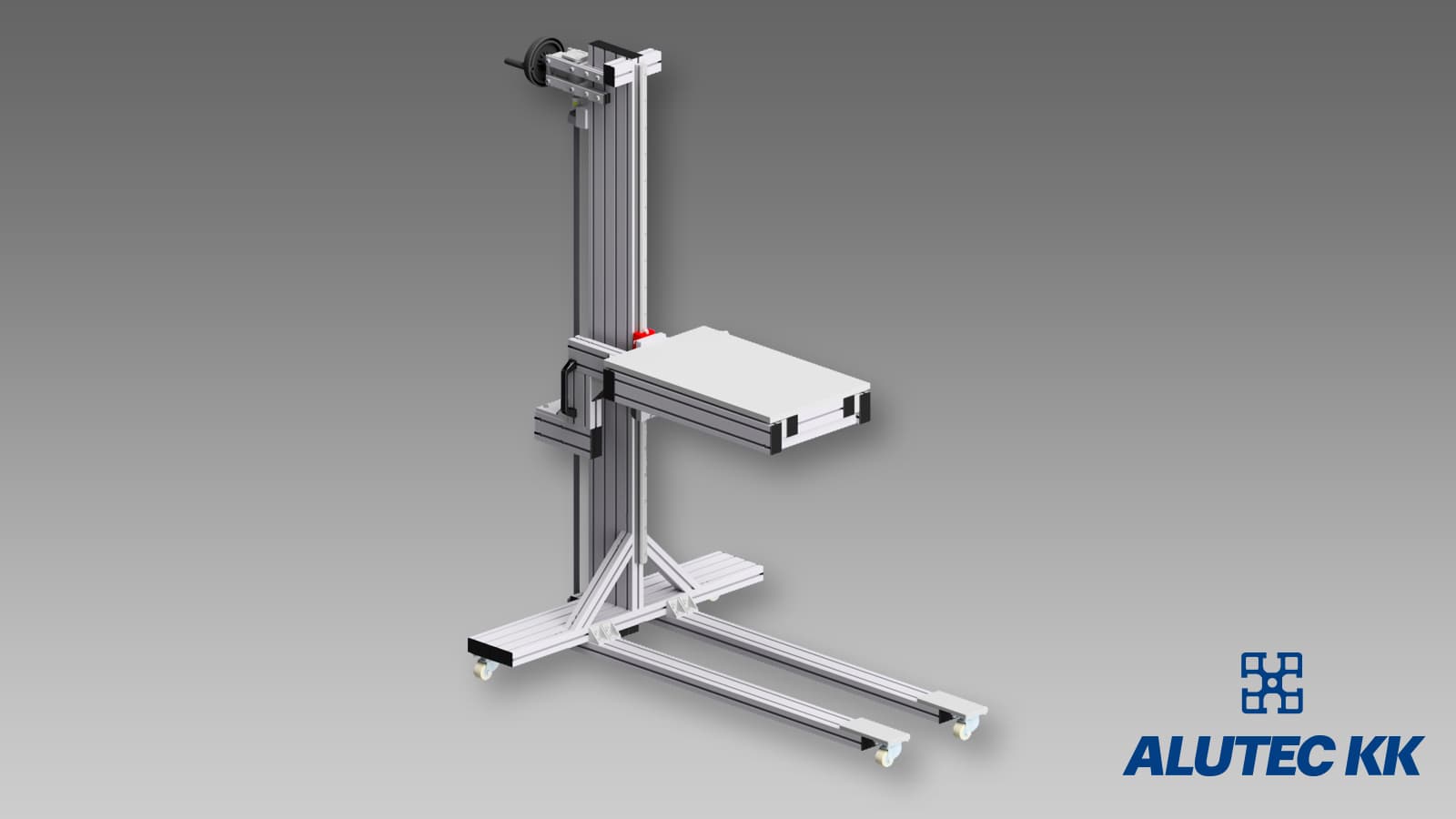

zdvíhacie zariadenie

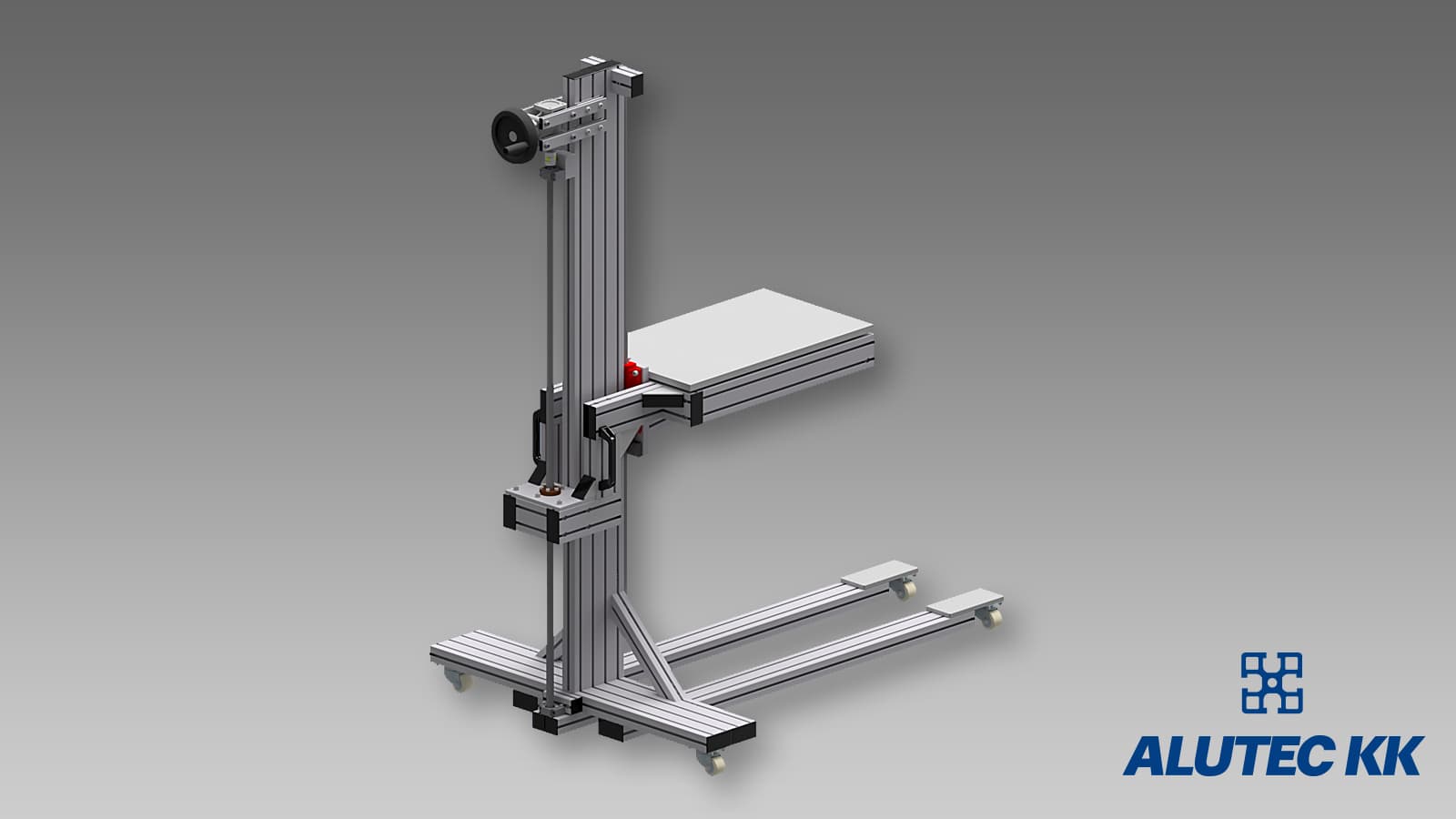

zdvíhacie zariadenie

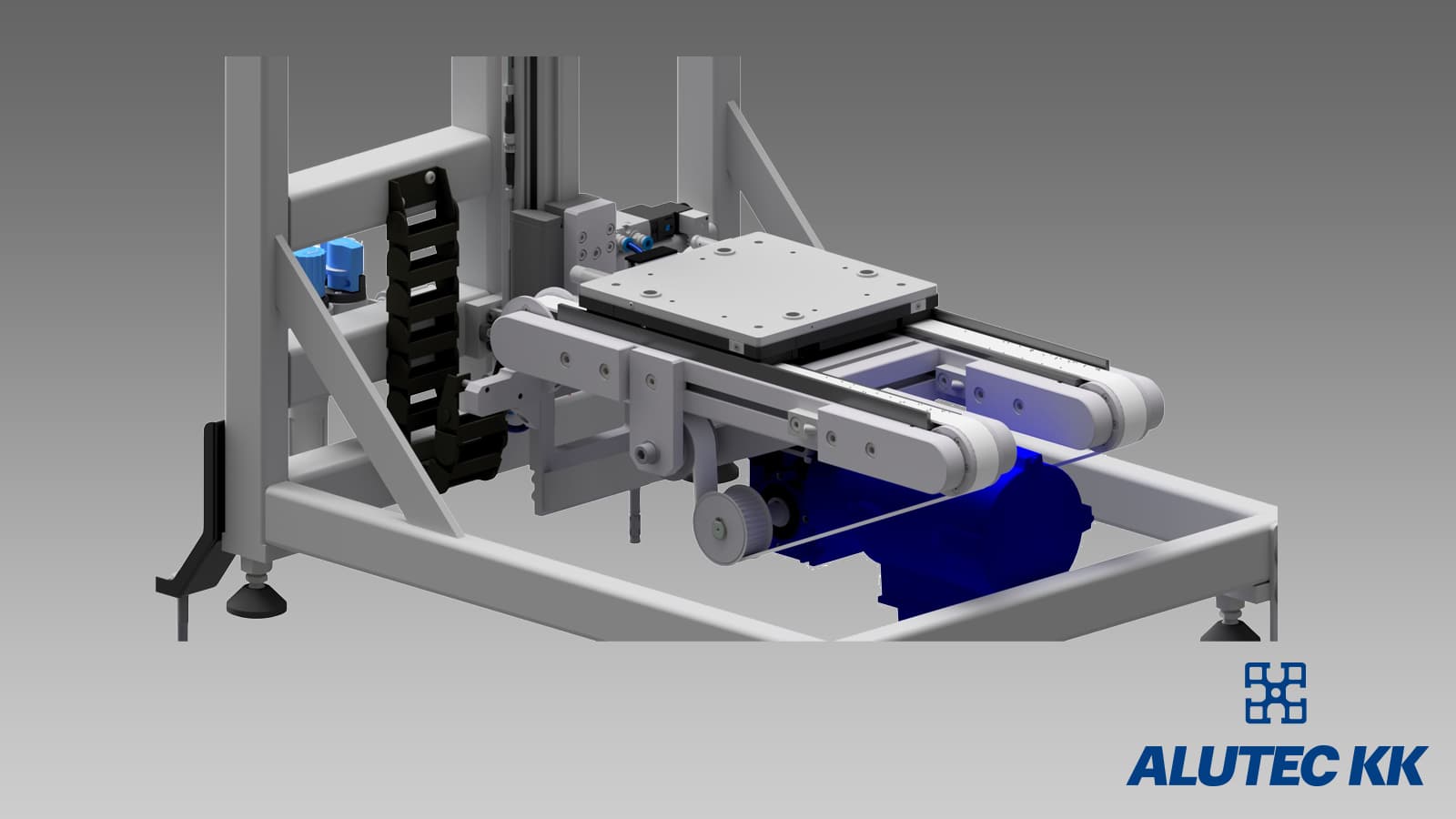

zdvíhacie zariadenie
